什么是充電樁?直流充電樁和交流充電樁的區別？

資訊作者：TIBOX

   大家知道，充電樁是給電動汽車”加油”的充電設施，學名叫“非車載充電機”。充電樁又分為交流充電樁和直流充電樁，那么交流樁和直流樁又有什么不同呢?

一、什么是充電樁

   充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑(公共樓宇、公共停車場等)和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。

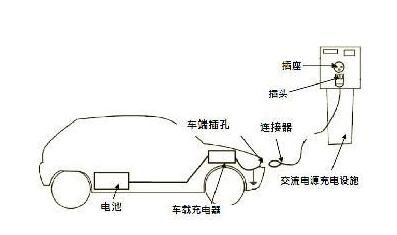

   充電樁目前分為交流充電樁和直流充電樁。交流樁輸出單相/三相交流電通過車載充電機轉換成直流電給車載電池充電，功率一般較小(有7kw、22kw、40kw等功率)，充電速度一般較慢，故一般安裝在小區停車場等地。

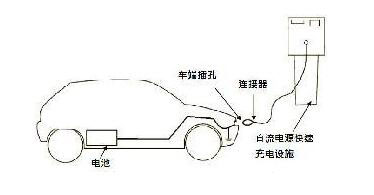

   直流充電樁(或稱非車載充電機)則是直接輸出直流電給車載電池進行充電，功率較大(有60kw、120kw、200kw甚至更高)，充電速度較快，故一般安裝在高速公路旁的充電站。

那么從樁的外觀怎么判斷一個樁是直流樁還是交流樁呢?　　

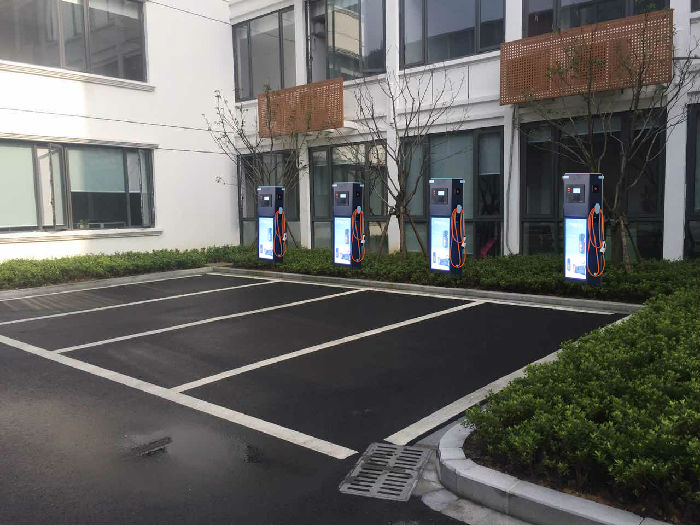

   一般來說，直流充電樁體型比較粗獷(由于內部有一定數量的AC-DC電源模塊，功率越高，模塊數量越多，樁體越大)，交流充電樁比較嬌小。更明顯的一點差別是：其槍頭(充電線路)不一樣，直流充電樁是9線插頭，而交流充電樁是7線插頭。

二、直流充電樁的充電線路

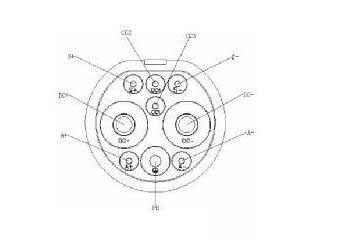

如上圖，直流充電樁輸出由9根線組成，分別是直流電源線路：DC+、DC-;

設備地線：PE;

充電通信線路：S+、S-;

充電連接電源線路：A+、A-;

充電連接確認線路：CC1、CC2;

低壓輔助電源線路：A+、A-;

直流充電樁就是通過這9根線給電動汽車進行充電，詳細的充電流程我們將在后續文章進行分享介紹。

三、交流充電樁的充電線路

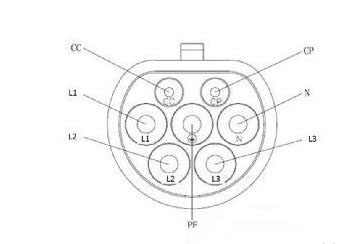

如上圖，交流充電樁輸出由7根線組成，分別是：

交流電源線路：L1、L2、L3;

設備地線：PE;

中線：N;

連接確認線路：CC;

控制引導線路：CP;

交流充電樁就是通過這7根線給電動汽車進行充電。
