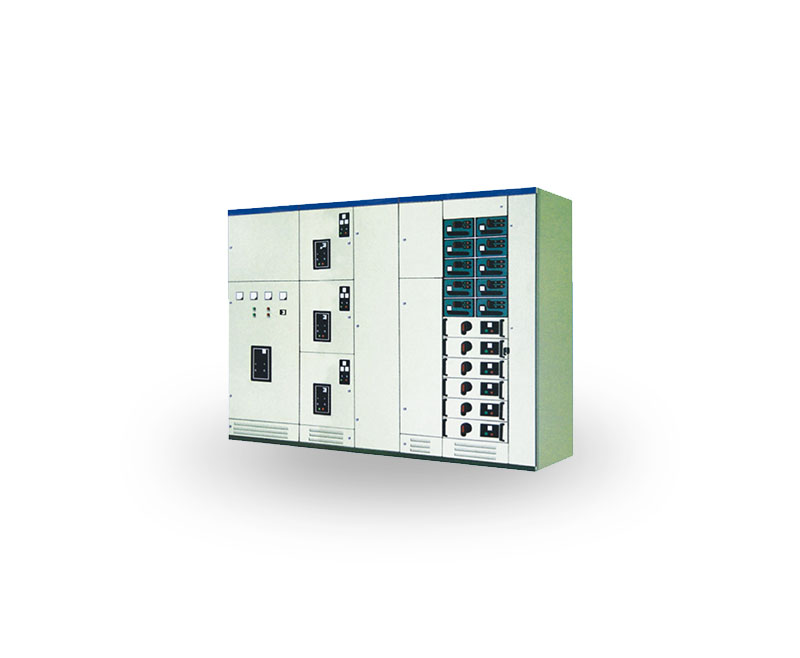

1、抽屜層高的模數為160mm。分別1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。
2、抽屜改變僅在高度尺寸上變化,其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
3、每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。
4、抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
5、1/2單元抽屜與電纜室的轉換采用背板式結構ZJ-2型轉接件。
6、單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ1-1型轉接件。
7、抽屜面板具有分、合、實驗、抽出等位置的明顯標志。
8、抽屜單元設有機械聯鎖裝置。
9、提高轉接件的熱容量,較大幅度的降低由于轉接件的升溫個轉接件、電纜頭、間隔版帶來的附加升溫。
10、功能單元之間、隔離室之間的分隔清晰、可靠,不因某一單元的故障而影響其他單元工作,使故障局限在最小范圍。
11、母線平置式排列使裝置的動、熱穩定性好,能承受80/176KA短路電流的沖擊。
12、MCC柜單元的回路數最多到22回路,充分考慮大單機容量發電廠,石化系統等行業自動化電動門(機)群的需要。
13、裝置與外部電纜的連接在電纜隔離室中完成,電纜可以上下進出。零序電流互感器置電纜室內,使安裝維修方便。
14、同一電源配電系統,可以通過限流電抗器匹配限制短路電流,穩定母線電壓在一定的數值,還可部分降低對元器件短路強度的要求。
15、抽屜單元有足夠數量的二次接插件,可滿足計算機接口和自控回路對接點數量的要求。
