產品特點

1、開關設備殼體由敷鋁鋅板或普通鋼板經噴塑組裝而成。主要由母線室、主開關、電纜室、操動機構、聯鎖機構、和低壓控制室組成。

母線室位于開關柜上部。系統中，主母線貫穿母線室，在母線室完成連接，主母線為水平布置，可方便擴展。

2、主開關室

a) 負荷開關室：開關室選用的是三工位負荷開關，其外殼為環氧樹脂澆注而成，采用SF6氣體絕緣和滅弧，具有“合分接地”三工位滅弧室，聯鎖可靠，斷口絕緣強度高，大爬距設計。在明顯位置裝有SF6氣體壓力表，供運行時監視。

b) 斷路器室:斷路器室位于柜體中部，可根據用戶需要裝配專用的真空斷路器或SF6斷路器。配斷路器的環網柜方案主要用于環網供電系統中作主電源、備用電源的進線柜以及雙電源供電系統的中間分段柜。

3、電纜室

電纜室主要用于電纜連接，單芯或者三芯電纜均可以采用最簡單的非屏蔽電纜頭進行連接。同時充裕的電纜室空間還可以容納電流互感器、避雷器、下接地開關等元件。按標準設計，柜門上還設計有觀察窗和安全聯鎖裝置。電纜室底板和前門框可以拆下，方便電纜安裝。電纜室底板上配有橡膠密封蓋和電纜固定夾。

操作機構、聯鎖機構和低壓控制室?guī)?lián)鎖的低壓室同時起到控制盤的作用。低壓室內裝有帶位置指示器的彈簧操作機構和機械聯鎖裝置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同時低壓室空間還可裝設控制回路、計量儀表和保護繼電器，750mm寬柜設有兩個相同的低壓室，可裝更多附件。

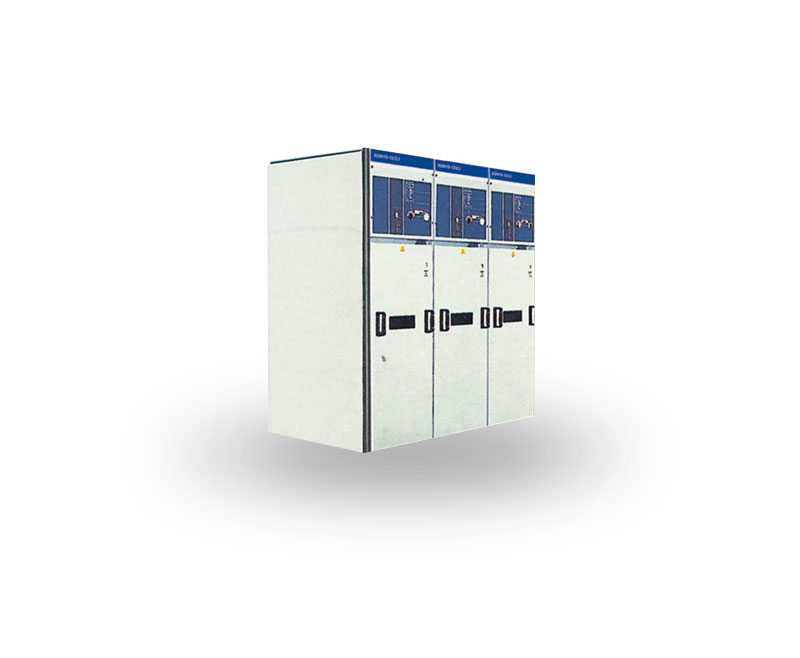

整個XGN15 開關柜可分成上下兩個單元，柜的上部單元包括母線室，負荷開關、操作機構和低壓室，與下部單元電纜室可組裝成一個整柜，也可以分隔開來。可以安全、方便地對裝于上部單元內的設備進行檢修及改造，并可更換整個上部單元。
